上海某鋼結構樓房施工詳情 該鋼結構樓房建成后為辦公與生產兩用，鋼結構框架，（寶鋼牌）彩鋼夾芯板外墻，上下共五層，與原有生產車間混搭成一體，鋼結構樓房具有投入資金少、建設周期短、抗震性能優越、可重復拆遷使用等優勢，現廣泛應用于工業、商用以及少量的民用建筑中。

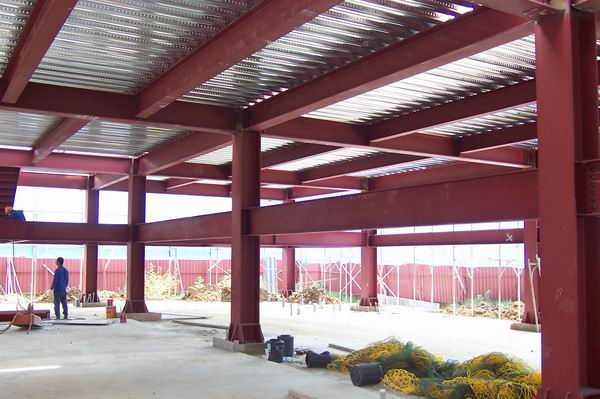

1、此圖為鋼結構樓房樓蓋體系圖（大致完工）
多高層鋼結構樓房的樓蓋型式
多高層鋼結構樓房的樓蓋一般為鋼與混凝土組合結構， 樓板應具有足夠的剛性，以傳遞和分配地震作用，樓面梁可采用鋼-混凝土組合梁或非組合梁，樓板宜采用壓型鋼權上一澆鋼筋混凝土的組合樓板，以方便加快鋼結構工程的施工，一般少用現澆鋼筋混凝土樓板。
當采用預應力薄板加混凝土現澆層的裝配整體式鋼筋混凝土樓板或一般現澆鋼筋混凝土樓板或其他輕型樓板時，樓板與鋼梁應有可靠連接，以保證樓蓋的整體性，預制鋼筋混凝土樓板剛度較差，不宜在高層鋼結構中采用，若必須采用，除預制板與鋼梁應有可靠的抗震構造連接外，還應其上面現澆不小于4cm厚度的鋼筋混凝土面層，組合鋼結構必須用剪力連接件使兩種材料連接，連接個把根據其變形能力的不同分剛性連接件和柔性連接件，方鋼及和T型鋼為剛性連接件，圓柱頭栓釘、槽鋼及彎鋼筋連接件屬柔性連接件，圓柱頭栓釘、槽鋼及彎鋼筋連接件屬柔性連接件，常用的連接件為圓柱頭釘剪力連接件，強震區的框架組合梁，其塑性較區不宜設置栓釘，以防因梁的剛度過大將節點拉壞，強震區應考率鋼結構樓板向柱傳力時柱對樓板的擠壓效應，必要時，鋼結構樓板與柱相鄰部位應加設鋼筋和箍筋?；虿捎闷渌鰪娊Y(jié)構抗扭轉剛度的有效措施。
2、鋼結構樓房竣工后圖彩鋼板鋼結構樓房的特點：
1、采用輕型圍護結構
彩色涂層的壓型鋼板和夾芯金屬板，以其自重輕，保溫隔熱效果好，安裝速度快，外表美觀的優點，已經取代傳統多層樓房的砌體圍護墻體，成為彩鋼板鋼結構樓房不可缺少的圍護材料。輕型圍護結構有利于大幅度減鋼結構樓房自重和降低對基礎的要求。
2.層高與柱網尺寸大
相對多層民用建筑，彩鋼板鋼結構樓房根據工藝要求，層高比較大，一般為4—8m.如一個4層彩鋼板鋼結構廠房的高度可相當于8層民用建筑，彩鋼板鋼結構樓房廠房內部空間大，柱距多為6－12m。
3、活荷載大
由于原料堆放以及生產工藝的要求，彩鋼板鋼結構樓房廠房的活荷載多為2.5－20KN／m2遠大于多層民用建筑的活荷載。
4、較多的懸掛與集中荷載：彩鋼板鋼結構樓房的懸掛荷載主要包括安裝荷載，工藝流水線，吊車、吊頂?shù)群奢d，而集中荷載主要包括設備自重，有時還會有設備振動荷載。
5.結構錯層布置：
多層同用建筑的結構多為對稱布置，而對于彩鋼板鋼結構樓房，為了滿足工藝要求，常常會出現結構錯層現象，這使得樓板不再完整，質量沿高度分布的均勻性被破壞，在地震作用下，可能發生扭轉。并且由于“短柱效應”。使得水平剪力成為某些柱段的控制因素。
6、施工周期短
與傳統的鋼筋混凝土樓房相比，彩鋼板鋼結構樓房的設計、生產、施工趨于一體化，加之現場無焊接，無濕作業，這些都有利于縮短周期，加快資金流通。
